香槟金金属箔烫印PU革的核心工艺原理
香槟金金属箔烫印PU革的制作基础在于对热转印技术的精准控制，其核心在于将含有金属光泽的聚氨酯薄膜通过高温高压转移到经过表面处理的PU革基材上。这一过程并非简单的物理贴合，而是涉及树脂层与金属箔层在微观结构上的分子间作用力结合。香槟金作为一种介于金色与银色之间的中间色调，对金属箔的配方要求极高，通常需要在铝靶材溅射或真空蒸镀过程中精确控制氧化层厚度，以呈现柔和而不刺眼的哑光或半哑光质感，避免传统亮金色容易带来的廉价塑料感。
工艺的关键环节在于烫印参数的设定，包括烫印温度、压力、时间以及剥离角度。对于PU革这种具有一定弹性和表面涂层的材料，温度通常控制在100℃至140℃之间，具体数值需根据PU面层树脂的玻璃化转变温度进行调整。过高的温度会导致PU表面发黄或变形，而过低的温度则无法使离型层充分软化脱落，造成烫印不全或边缘毛糙。压力需保持均匀稳定，以确保金属箔能紧密贴合PU革表面的微细纹理，形成连续且无断点的金属装饰层。
影响最终视觉表现与质感的关键因素

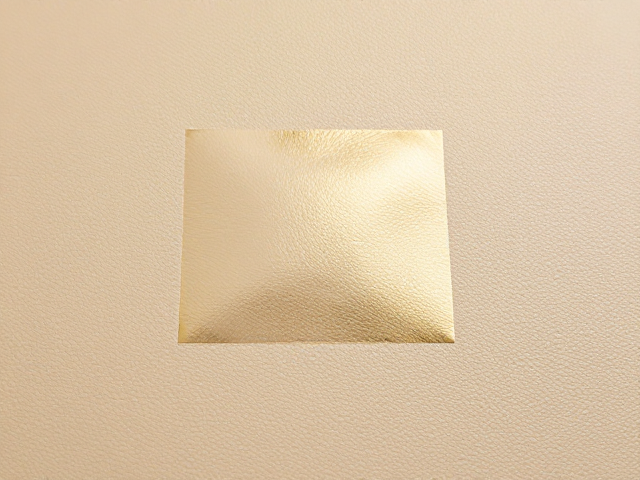

视觉效果的呈现高度依赖于PU革表面的预处理状态。为了获得最佳的金属附着力和光泽度，PU革在烫印前通常需要经过电晕处理或涂布专用底漆，以增加表面能并提供微观锚点。香槟金金属箔的厚度通常在1.2微米至2.5微米之间，较薄的箔层能更好地还原皮革纹理，而较厚的箔层则具有更强的金属堆叠感和立体感。此外，烫印后的压纹工艺也是提升质感的重要手段，通过不同形状的压花辊在烫印同时对金属层进行物理定型，可以增强光影下的层次感，使香槟金呈现出流动的光泽效果。
环境因素对工艺稳定性有着显著影响，特别是车间内的温湿度控制。相对湿度过低可能导致金属箔静电吸附不均，出现斑点或云雾状缺陷；湿度过高则可能引起PU革吸湿膨胀，影响烫印精度。因此，生产环境通常需维持在温度20-28℃、相对湿度50%-60%的稳定区间。操作人员需定期清洁烫印辊和模具，防止残留的离型剂或灰尘干扰转移效果，任何细微的污染都可能在香槟金的高反光表面被放大，形成明显的瑕疵点，直接影响产品的高级视觉表现。
技术难点与质量控制标准
在实际生产中，最大的技术挑战在于解决金属箔与PU革之间的附着力问题以及长期使用的耐久性。由于PU材料表面存在增塑剂迁移的风险，长期接触可能导致金属层脱落或变色。为此，行业普遍采用含有特殊交联树脂的离型剂，以增强结合力并阻挡增塑剂渗透。质量控制过程中，常使用百格测试法评估附着力，要求在划格后无金属箔大面积脱落。同时，耐摩擦测试也是重要指标，需确保在规定的摩擦次数和压力下，香槟金表面无明显磨损或掉色现象，以维持产品在使用周期内的视觉完整性。
另一个需要克服的难点是复杂图案的烫印精度。香槟金金属箔在高温下具有一定的延展性，若烫印图案包含极细线条或微小文字，极易因箔材拉伸或转移不均导致模糊或断裂。解决这一问题通常需要采用高精度的铜辊或激光雕刻钢板作为烫印版，并优化烫印机的张力控制系统，确保箔材在传输过程中保持恒定的张力，避免松弛或过紧。此外，对于大面积香槟金烫印，还需注意“橘皮效应”的产生，通过优化冷却定型过程，使金属层平整固化，获得均匀细腻的表面质感。
