工艺原理与核心材料基础
PU革花卉压纹烫印工艺的核心在于利用热压转移技术，将预制的花卉纹理与金属或颜料箔材精准贴合于聚氨酯表面。这一过程并非简单的物理按压，而是涉及高分子材料的热塑性变形与界面结合。PU革基布由聚氨酯树脂与纤维基布复合而成，其表面具备微孔结构，在加热至玻璃化转变温度（Tg）附近时，分子链段活动能力增强，能够更好地响应压纹辊的雕刻细节。与此同时，烫印箔中的离型层受热熔化，使得装饰层能够牢固附着于皮革表面，形成兼具立体触感与视觉光泽的复合层。
选择合适的基布与箔材是决定最终质感的关键变量。市场上常见的PU革厚度多集中在0.8mm至1.2mm之间，较厚的基布能提供更大的形变空间，适合深雕花卉纹样，而薄型基布则更适用于浅浮雕效果，保持材料的柔韧性。烫印箔方面，金属箔能提供高反射率的奢华感，适用于高端时装与箱包；而颜料箔则色彩丰富，耐光性与耐磨性更优，适合日常高频使用的家居用品。两者的选择需严格匹配压印温度与压力参数，以确保花卉纹路的边缘锐利，避免因材料过度流动导致的纹路模糊或粘连。
设备参数与操作流程控制
设备运行的稳定性直接决定了花卉纹路的清晰度与一致性。传统热压烫印机需精确控制压印温度，通常PU革的加工温度区间位于120℃至160℃之间，具体数值需根据聚氨酯树脂的配方进行调整。温度过低会导致箔材转移不完全，出现露底或断纹；温度过高则可能破坏PU革表面涂层，造成发黄、硬化甚至破裂。压印压力通常控制在0.2MPa至0.5MPa之间，压力分布的均匀性至关重要，不均匀的压力会导致花卉图案局部深浅不一，严重影响整体质感。
烫印时间与冷却定型是流程中不可忽略的环节。烫印接触时间一般维持在2至5秒，这一时间窗口足以完成离型层熔化与装饰层转移，同时避免热量过度渗透损伤基材。压印结束后，材料需经过快速冷却阶段，以固定花卉压纹的立体形态，防止因余热导致纹路回弹或变形。现代自动化设备常配备红外测温与气压平衡系统，实时监测压印面的温度场与压力场，确保每一批次的花卉烫印效果符合既定标准，减少因人为操作差异导致的次品率。
视觉效果与质感表现特征

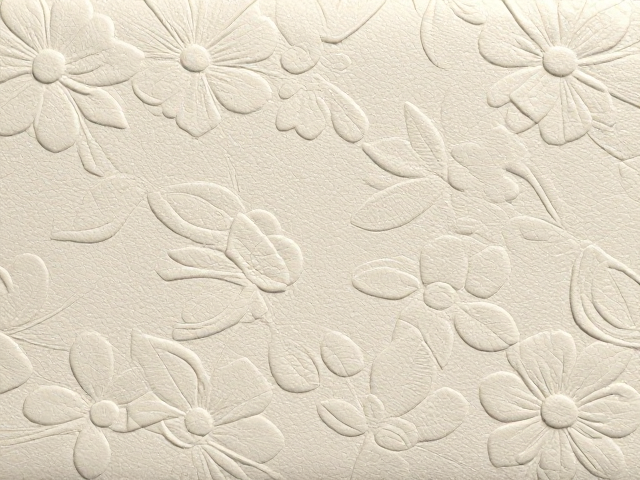

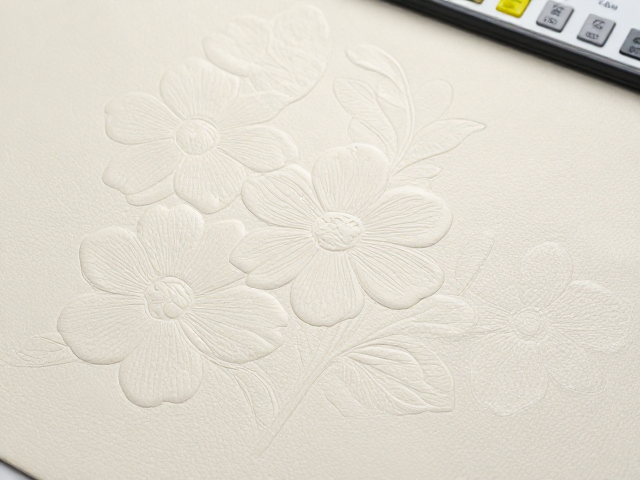

花卉压纹烫印工艺在视觉呈现上具有显著的层次感与光泽度。清晰的纹路得益于高精度雕刻的压纹辊与精准的温度控制，花瓣的脉络、叶片的卷曲细节能够纤毫毕现。烫印箔的加入提升了表面的反光特性，金属箔在光线下呈现流动的光泽，增强了花卉图案的立体浮雕效果；颜料箔则提供更均匀的色彩覆盖，使花卉图案更加鲜艳且不失内敛。这种工艺不仅改变了PU革的表面物理形态，更通过光线的折射与反射，赋予材料丰富的视觉层次，使其在静态展示中更具吸引力。

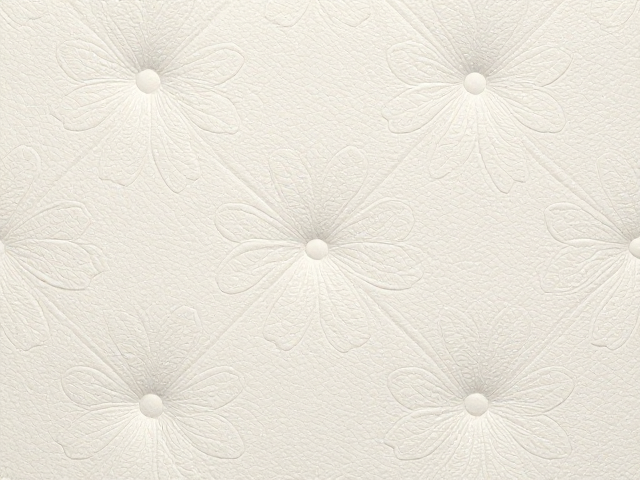

触感体验是衡量高质感的重要指标。经过压纹烫印处理的PU革，表面形成了凹凸有致的微观结构，手指轻触时可感知到花卉图案的起伏变化。这种触觉反馈增强了用户与产品的互动体验，提升了产品的档次感。同时，烫印层与基布的紧密结合确保了纹路在日常使用中的稳定性，不易因摩擦或弯折而脱落。优质的工艺处理还能保留PU革原有的柔软度，避免因高温压印导致材料变硬变脆，使得成品在保持视觉美感的同时，兼具优异的穿着或使用舒适度。
常见问题与解决方案
纹路模糊或边缘不清常由温度控制不当或压纹辊磨损引起。若温度低于材料要求，箔材转移不完全，导致图案断断续续；若压纹辊表面磨损或沾染杂质，则会阻碍纹理的清晰转移。解决此类问题需定期清洁压纹辊，检查其表面光洁度，并校准温控系统，确保温度处于最佳区间。此外，烫印箔的张力控制也会影响纹路清晰度，过松或过紧的箔材张力会导致转移过程中的位移，造成图案重影或错位，需通过调整箔架张力装置进行优化。
出现起泡或脱落现象多与界面结合力不足或冷却不充分有关。基布表面污染、油污或水分残留会阻碍烫印层与PU革的结合，导致局部起泡。操作前需确保基布表面干燥、洁净。冷却时间不足会导致烫印层未完全定型，在后续处理中发生剥离。需延长冷却时间或优化冷却风道设计，确保热量迅速散失，使烫印层牢固附着。对于高难度花卉图案，还需考虑基布与烫印箔的热膨胀系数匹配性，避免因温差应力导致图案变形或脱落。
